EQUIPMENT DETAIL
多轴联动视觉定位分水器激光焊接工作站
PRODUCT OVERVIEW
产品介绍
面向新能源汽车与储能、数据中心与AI液冷、暖通与厨卫五金以及其他工业流体控制领域的分水器焊接需求，集成视觉定位、旋转组件、变径机构与多轴运动控制。

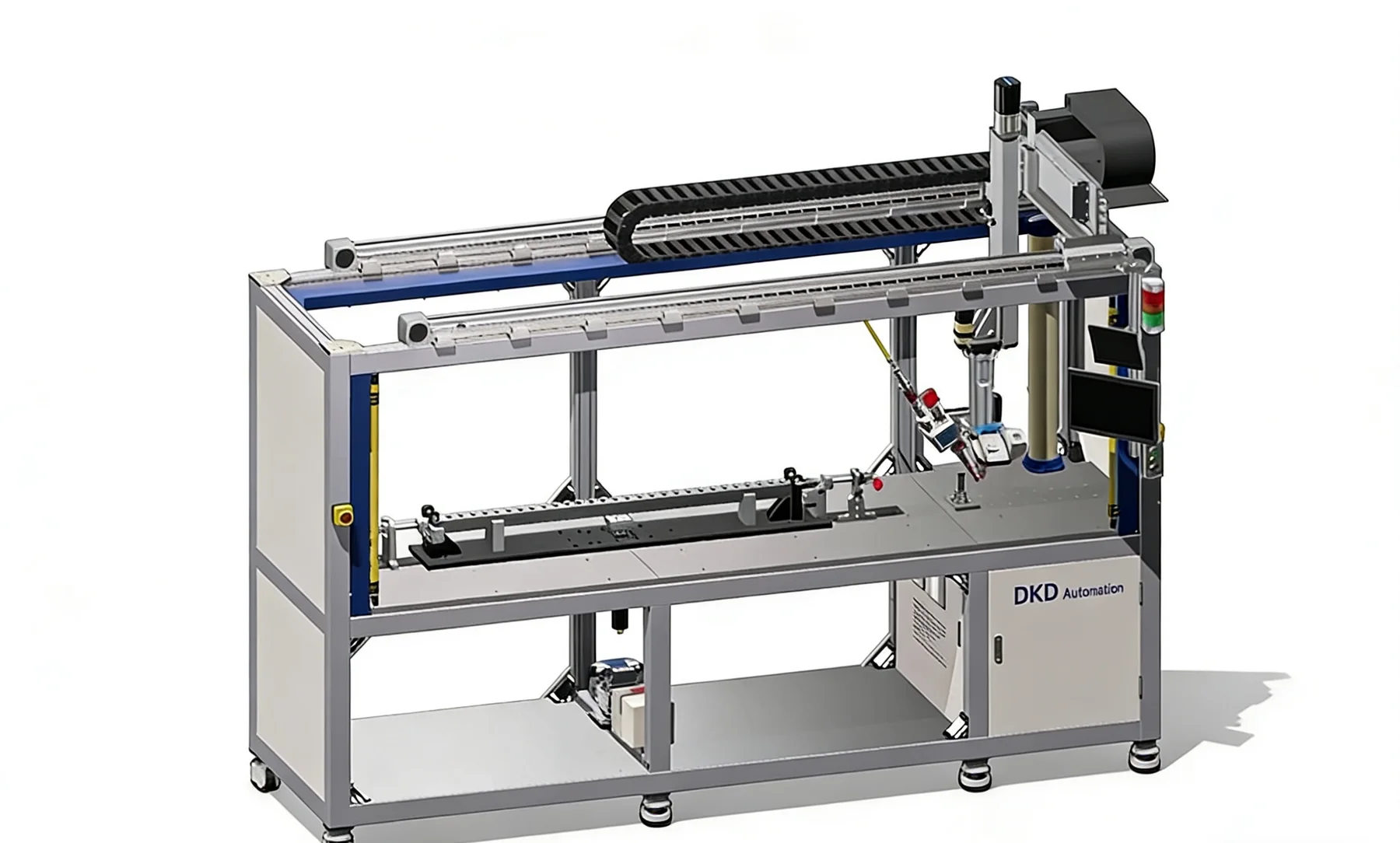

设备通过PLC与PC混合控制协调三轴移动机械手和定制焊接机构，适应不同分水器结构的自动定位与连续焊接。
CORE ADVANTAGES
设备优势
每一项优势均来自本产品技术资料，不使用未经验证的性能数据。良率高
相较于其他焊接方式，矫平后良品率大幅提升。
投入成本低
相较于真空钎焊，设备投入成本更低。
焊接变形小
采用反预压工装，降低焊接形变。
焊接牢固
可实现单面焊接、双面成型。
生产效率高
资料提供的典型设备节拍为10s/pcs。
EQUIPMENT CONFIGURATION
设备配置
| 配置名称 | 规格 / 说明 | 品牌 / 来源 |
|---|---|---|
| 焊接旋转组件 | 非标设计 | DKD |
| 变径机构 | 非标设计 | DKD |
| 三轴移动机械手 | 欧规 | DKD |
| 气动元件 | 标准 | 亚德客 |
| 激光发生器 | 1064nm，3000W | DKD |
| 可编程控制器与交互界面 | 软件定制—DKD | 汇川 |
| 电气元器件 | 标准 | 施耐德 |
TECHNICAL PARAMETERS
产品参数
| 参数名称 | 参数值 |
|---|---|
| 控制方式 | PLC+PC混合控制 |
| XYZ机械手行程 | X-2500mm，Y-400mm，Z-400mm |
| 供气 | 压力≥0.6MPa，流量＞5L/min，经过冷干处理 |
| 最大峰值功率 | 8KW |
| 激光器功率 | 3000W |
以上为资料所列配置与参数，具体方案可根据工件、工艺及现场条件进行定制。
APPLICATION INDUSTRIES
应用行业
新能源汽车与储能
液冷板、液冷系统与汽车热管理。
数据中心与AI液冷
高密度服务器散热与液冷基础设施。
暖通与厨卫五金
地暖、暖气片系统与卫浴五金。
工业流体控制
其他需要分水与流体分配的工业设备。
CUSTOMIZED SOLUTION
获取适合您工件的设备方案
提供以下信息，可帮助技术团队更快完成工艺评估与设备选型。
- 工件图纸或样件照片
- 材料、结构与焊接或表面处理要求
- 生产节拍、精度与质量验收标准
- 现场空间、接口条件与交付周期
